İnvertör Şarj Cihazı / INVERTERS & CHARGERS

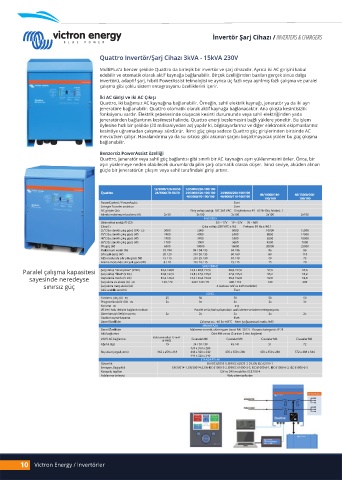

Quattro Invertör/Şarj Cihazı 3kVA - 15kVA 230V

MultiPlus'a benzer şekilde Quattro da birleşik bir invertör ve şarj cihazıdır. Ayrıca iki AC girişini kabul
edebilir ve otomatik olarak aktif kaynağa bağlanabilir. Birçok özelliğinden bazıları gerçek sinüs dalga
invertörü, adaptif şarj, hibrit PowerAssist teknolojisi ve ayrıca üç fazlı veya ayrılmış fazlı çalışma ve paralel
çalışma gibi çoklu sistem entegrasyonu özelliklerini içerir.
İki AC Girişi ve iki AC Çıkışı
Quattro, iki bağımsız AC kaynağına bağlanabilir. Örneğin, sahil elektrik kaynağı, jeneratör ya da iki ayrı
jeneratöre bağlanabilir. Quattro otomatik olarak aktif kaynağa bağlanacaktır. Ana çıkışta kesintisizlik
fonksiyonu vardır. Elektrik şebekesinde oluşacak kesinti durumunda veya sahil elektriğinden yada
jeneratörden bağlantının kesilmesi halinde, Quattro enerji beslemesini bağlı yüklere yöneltir. Bu işlem
öylesine hızlı bir şekilde (20 milisaniyeden az) yapılır ki, bilgisayarlarınız ve diğer elektronik ekipmanlarınız
kesintiye uğramadan çalışmayı sürdürür. İkinci güç çıkışı sadece Quattro güç girişlerinden birisinde AC
mevcutken çalışır. Havalandırma ya da su ısıtıcısı gibi akünün şarjını boşaltmayacak yükler bu güç çıkışına
bağlanabilir.

Benzersiz PowerAssist özelliği
Quattro, jeneratör veya sahil güç bağlantısı gibi sınırlı bir AC kaynağın aşırı yüklenmesini önler. Önce, bir
aşırı yüklemeye neden olabilecek durumlarda pilin şarjı otomatik olarak düşer. İkinci seviye, aküden alınan
güçle bir jeneratörün çıkışını veya sahil tarafındaki girişi artırır.

12/3000/120-50/50 12/5000/220-100/100
Quattro 24/3000/70-50/50 24/5000/120-100/100 24/8000/200-100/100 48/10000/140- 48/15000/200-
48/5000/70-100/100 48/8000/110-100/100
100/100 100/100
PowerControl / PowerAssist: Evet
Entegre Transfer anahtarı Evet
AC giri ler (2x) Giri voltajı aralığı: 187-265 VAC Giri frekansı: 45 - 65 Hz Güç faktörü: 1
Akımla maksimum besleme (A) 2x 50 2x100 2x100 2x100 2x100
İNVERTÖR
Giri voltajı aralığı (V CD) 9,5 – 17V 19 – 33V 38 – 66V
Çıkı (1) Çıkı voltajı: 230 VAC ± %2 Frekans: 50 Hz ± %0.1
25°C’de sürekli çıkı gücü (VA) (3) 3000 5000 8000 10000 15000
25°C’de sürekli çıkı gücü (W) 2400 4000 6500 8000 12000
40°C’de sürekli çıkı gücü (W) 2200 3700 5500 6500 10000
65°C’de sürekli çıkı gücü (W) 1700 3000 3600 4500 7000
Pik güç (W) 6000 10000 16000 20000 25000
Maksimum verim (%) 93 / 94 94 / 94 / 95 94 / 96 96 96
Sıfır yük gücü (W) 20 / 20 30 / 30 / 35 60 / 60 60 110
AES modunda sıfır yük gücü (W) 15 / 15 20 / 25 / 30 40 / 40 40 75
Arama modunda sıfır yük gücü (W) 8 / 10 10 / 10 / 15 15 / 15 15 20
ARJ CİHAZI
Paralel çalışma kapasitesi arj voltajı "absorption" (V DC) 14,4 / 28,8 14,4 / 28,8 / 57,6 28,8 / 57,6 57,6 57,6
27,6 / 55,2
13,8 / 27,6 / 55,2
55,2
arj voltajı " oat" (V DC)
55,2
13,8 / 27,6
sayesinde neredeyse Depolama modu (V DC) 13,2 / 26,4 13,2 / 26,4 / 52,8 26,4 / 52,8 52,8 52,8
200
120 / 70
140
200 / 110
220 / 120 / 70
arj akımı ev aküsü (A) (4)
sınırsız güç arj akımı mar aküsü (A) 4 (sadece 12V ve 24V modeller)
Akü sıcaklık sensörü Evet
GENEL
Yardımcı çıkı (A) (5) 25 50 50 50 50
Programlanabilir röle (6) 3x 3x 3x 3x 3x
Koruma (2) a-g
VE.Veri Yolu ileti im bağlantı noktası Paralel ve üç fazlı çalı ma için uzak izleme ve sistem entegrasyonu
Genel amaçlı ileti im portu 2x 2x 2x 2x 2x
Uzaktan açma-kapama Evet
Genel Özellikler Çalı ma sıc.: -40 ila +65˚C Nem (yoğu masız): maks. %95
MUHAFAZA
Genel Özellikler Malzeme ve renk: alüminyum (mavi RAL 5012) Koruma kategorisi: IP 21
Akü bağlantısı Dört M8 cıvata (2 artı ve 2 eksi bağlantı)
230 V AC bağlantısı Vida terminalleri 13 mm 2 Cıvatalar M6 Cıvatalar M6 Cıvatalar M6 Cıvatalar M6
(6 AWG)
Ağırlık (kg) 19 34 / 30 / 30 45 / 41 51 72
470 x 350 x 280
Boyutlar (yxgxd, mm) 362 x 258 x 218 444 x 328 x 240 470 x 350 x 280 470 x 350 x 280 572 x 488 x 344
444 x 328 x 240
STANDARTLAR
Güvenlik EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1
Emisyon, Bağı ıklık EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Karayolu ta ıtları 12V ve 24V modeller: ECE R10-4
Adalanma önleyici Web sitemize bakın
