İnvertörler / INVERTERS

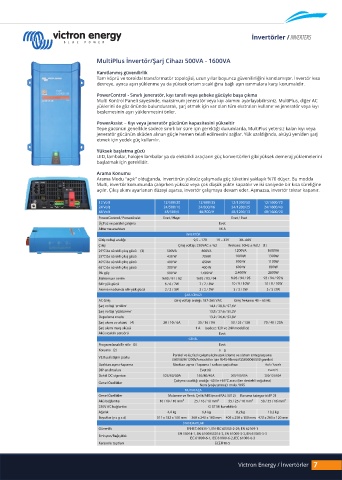

MultiPlus İnvertör/Şarj Cihazı 500VA - 1600VA

Kanıtlanmış güvenilirlik
Tam köprü ve toroidal transformatör topolojisi, uzun yıllar boyunca güvenilirliğini kanıtlamıştır. İnvertör kısa
devreye, ayrıca aşırı yüklenme ya da yüksek ortam sıcaklığına bağlı aşırı ısınmalara karşı korumalıdır.
PowerControl - Sınırlı jeneratör, kıyı tarafı veya şebeke gücüyle başa çıkma
Multi Kontrol Paneli sayesinde, maksimum jeneratör veya kıyı akımını ayarlayabilirsiniz. MultiPlus, diğer AC
yüklerini de göz önünde bulundurarak, şarj etmek için var olan tüm ekstraları kullanır ve jeneratör veya kıyı
beslemesinin aşırı yüklenmesini önler.

PowerAssist – Kıyı veya jeneratör gücünün kapasitesini yükseltir
Tepe gücünün genellikle sadece sınırlı bir süre için gerektiği durumlarda, MultiPlus yetersiz kalan kıyı veya
jeneratör gücünün aküden alınan güçle hemen telafi edilmesini sağlar. Yük azaldığında, aküyü yeniden şarj
etmek için yedek güç kullanılır.

Yüksek başlatma gücü
LED, lambalar, halojen lambalar ya da elektrikli araçların güç konvertörleri gibi yüksek demeraj yüklemelerini
başlatmak için gereklidir.
Arama Konumu
Arama Modu "açık" olduğunda, invertörün yüksüz çalışmada güç tüketimi yaklaşık %70 düşer. Bu modda
Multi, invertör konumunda çalışırken yüksüz veya çok düşük yükte kapatılır ve iki saniyede bir kısa süreliğine
açılır. Çıkış akımı ayarlanan düzeyi aşarsa, invertör çalışmaya devam eder. Aşmazsa, invertör tekrar kapanır.

12 Volt 12/500/20 12/800/35 12/1200/50 12/1600/70
24 Volt 24/500/10 24/800/16 24/1200/25 24/1600/40
48 Volt 48/500/6 48/800/9 48/1200/13 48/1600/20
PowerControl / PowerAssist Evet / Hayır Evet / Evet
Üç Faz ve paralel çalı ma Evet
Aktarma anahtarı 16 A
İNVERTÖR
Giri voltajı aralığı 9,5 – 17V 19 – 33V 38– 66V
Çıkı Çıkı voltajı: 230VAC ± %2 Frekans: 50Hz ± %0,1 (1)
25°C’de sürekli çıkı gücü (3) 500VA 800VA 1200VA 1600VA
25°C’de sürekli çıkı gücü 430 W 700W 1000W 1300W
40°C’de sürekli çıkı gücü 400 W 650W 900 W 1100W
65°C’de sürekli çıkı gücü 300 W 400 W 600 W 800W
Pik güç 900 W 1.600 W 2.400W 2800W
Maksimum verim %90 / 91 / 92 %92 / 93 / 94 %93 / 94 / 95 93 / 94 / 95%
Sıfır yük gücü 6 / 6 / 7W 7 / 7 / 8W 10 / 9 / 10W 10 / 9 / 10W
Arama modunda sıfır yük gücü 2 / 2 / 3W 2 / 2 / 3W 3 / 3 / 3W 3 / 3 /3W
ARJ CİHAZI
AC Giri Giri voltajı aralığı: 187-265 VAC Giri frekansı: 45 – 65 Hz
arj voltajı 'emilim' 14,4 / 28,8 / 57,6V
arj voltajı 'yüzdürme' 13,8 / 27,6 / 55,2V
Depolama modu 13,2 / 26,4 / 52,8V
arj akımı ev aküsü (4) 20 / 10 / 6A 35 / 16 / 9A 50 / 25 / 13A 70 / 40 / 20A
arj akımı mar aküsü 1 A (sadece 12V ve 24V modeller)
Akü sıcaklık sensörü Evet
GENEL
Programlanabilir röle (5) Evet
Koruma (2) a – g
Paralel ve üç fazlı çalı ma için uzak izleme ve sistem entegrasyonu
VE.Bus ileti im portu
(500/800/1200VA modeller için RJ45- ltresi ASS030065510 gerekir)
Uzaktan açma-kapama Uzaktan açma / kapama / sadece arj cihazı Açık / kapalı
DIP anahtarları Evet (6) Evet (7)
Dahili DC sigortası 125/60/30A 150/80/40A 200/100/50A 200/125/60A
Çalı ma sıcaklığı aralığı: -40 ile +65°C arası (fan destekli soğutma)
Genel Özellikler
Nem (yoğu masız): maks. %95
MUHAFAZA
Genel Özellikler Malzeme ve Renk: Çelik/ABS (mavi RAL 5012) Koruma kategorisi: IP 21
Akü bağlantısı 16 / 10 /
230V AC bağlantısı G-ST18i konektörü
Ağırlık 4,4 kg 6,4 kg 8,2 kg 10,2 kg
Boyutlar (y x g x d) 311 x 182 x 100 mm 360 x 240 x 100 mm 406 x 250 x 100 mm 470 x 265 x 120 mm
STANDARTLAR
Güvenlik EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1
EN 55014-1, EN 6100055014-2, EN 61000-3-2, EN 61000-3-3
Emisyon/Bağı ıklık
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Karayolu ta ıtları ECE R10-5

Victron Energy / İnvertörler 7
