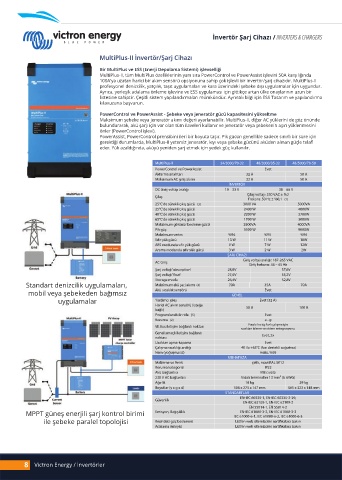

Page 6 - deniz-marin2

İnvertör Şarj Cihazı / INVERTERS & CHARGERS

MultiPlus-II İnvertör/Şarj Cihazı

Bir MultiPlus ve ESS (Enerji Depolama Sistemi) işlevselliği
MultiPlus-II, tüm MultiPlus özelliklerinin yanı sıra PowerControl ve PowerAssist işlevini 50A karşılığında
100A'ya uzatan harici bir akım sensörü opsiyonuna sahip çok işlevli bir invertör/şarj cihazıdır. MultiPlus-II
profesyonel denizcilik, yatçılık, taşıt uygulamaları ve kara üzerindeki şebeke dışı uygulamalar için uygundur.
Ayrıca, yerleşik adalama önleme işlevine ve ESS uygulaması için gittikçe artan ülke onaylarının uzun bir
listesine sahiptir. Çeşitli sistem yapılandırmaları mümkündür. Ayrıntılı bilgi için ESS Tasarım ve yapılandırma
kılavuzuna başvurun.

PowerControl ve PowerAssist - Şebeke veya jeneratör gücü kapasitesini yükseltme
Maksimum şebeke veya jeneratör akımı değeri ayarlanabilir. MultiPlus-II, diğer AC yüklerini de göz önünde
bulundurarak, akü şarjı için var olan tüm ilaveleri kullanır ve jeneratör veya şebekenin aşırı yüklenmesini
önler (PowerControl işlevi).
PowerAssist, PowerControl prensibini ileri bir boyuta taşır. Pik gücün genellikle sadece sınırlı bir süre için
gerektiği durumlarda, MultiPlus-II yetersiz jeneratör, kıyı veya şebeke gücünü aküden alınan güçle telafi
eder. Yük azaldığında, aküyü yeniden şarj etmek için yedek güç kullanılır.

MultiPlus-II 24/3000/70-32 48/3000/35-32 48/5000/70-50
PowerControl ve PowerAssist Evet
Aktarma anahtarı 32 A 50 A
Maksimum AC giri akımı 32 A 50 A
İNVERTÖR
DC Giri voltajı aralığı 19 – 33 V 38 – 66 V
Çıkı voltajı: 230 VAC ± %2
Çıkı
Frekans: 50 Hz ± %0,1 (1)
25°C'de sürekli çıkı gücü (3) 3000 VA 5000VA
25°C'de sürekli çıkı gücü 2400 W 4000W
40°C'de sürekli çıkı gücü 2200 W 3700W
65°C'de sürekli çıkı gücü 1700 W 3000W
Maksimum görünür besleme gücü 2500VA 4000VA
Pik güç 5500 W 9000W
Maksimum verim %94 %95 %96
Sıfır yük gücü 13 W 11 W 18W
AES modunda sıfır yük gücü 9 W 7 W 12W
Arama modunda sıfır yük gücü 3 W 2 W 2W
ARJ CİHAZI
Giri voltajı aralığı: 187-265 VAC
AC Giri
Giri frekansı: 45 – 65 Hz
arj voltajı 'absorption' 28,8V 57,6V
arj voltajı ' oat' 27,6V 55,2V
Storage modu 26,4V 52,8V
Standart denizcilik uygulamaları, Maksimum akü arj akımı (4) 70A 35A 70A
mobil veya şebekeden bağımsız Akü sıcaklık sensörü GENEL Evet
uygulamalar Yardımcı çıkı Evet (32 A)
Harici AC akım sensörü (isteğe 50 A 100 A
bağlı)
Programlanabilir röle (5) Evet
Koruma (2) a - g
Paralel ve üç fazlı çalı ma için
VE.Bus ileti im bağlantı noktası
uzaktan izleme ve sistem entegrasyonu
Genel amaçlı ileti im bağlantı Evet, 2x
noktası
Uzaktan açma-kapama Evet
Çalı ma sıcaklığı aralığı -40 ila +65°C (fan destekli soğutma)
Nem (yoğu masız) maks. %95
MUHAFAZA
Malzeme ve Renk çelik, mavi RAL 5012
Koruma kategorisi IP22
Akü bağlantısı M8 cıvata
230 V AC bağlantısı
Ağırlık 18 kg 29 kg
Boyutlar (y x g x d) 506 x 275 x 147 mm 565 x 323 x 148 mm
STANDARTLAR
EN-IEC 60335-1, EN-IEC 60335-2-29,
Güvenlik
EN-IEC 62109-1, EN-IEC 62109-2
EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
MPPT güneş enerjili şarj kontrol birimi Emisyon, Bağı ıklık IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
ile şebeke paralel topolojisi Kesintisiz güç beslemesi Lütfen web sitemizdeki serti kalara bakın
Adalama önleyici Lütfen web sitemizdeki serti kalara bakın

8 Victron Energy / İnvertörler
