İnvertör Şarj Cihazı / INVERTERS & CHARGERS

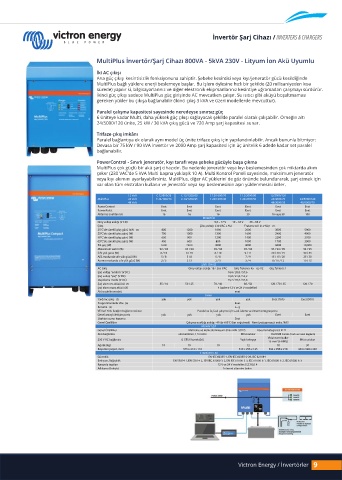

MultiPlus İnvertör/Şarj Cihazı 800VA - 5kVA 230V - Lityum İon Akü Uyumlu

İki AC çıkışı
Ana güç çıkışı kesintisizlik fonksiyonuna sahiptir. Şebeke kesintisi veya kıyı/jeneratör gücü kesildiğinde
MultiPlus bağlı yüklere enerji beslemeye başlar. Bu işlem öylesine hızlı bir şekilde (20 milisaniyeden kısa
sürede) yapılır ki, bilgisayarlarınız ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür.
İkinci güç çıkışı sadece MultiPlus güç girişinde AC mevcutken çalışır. Su ısıtıcı gibi aküyü boşaltmaması
gereken yükler bu çıkışa bağlanabilir (ikinci çıkış 3 kVA ve üzeri modellerde mevcuttur).
Paralel çalışma kapasitesi sayesinde neredeyse sınırsız güç
6 üniteye kadar Multi, daha yüksek güç çıkışı sağlayacak şekilde paralel olarak çalışabilir. Örneğin altı
24/5000/120 ünite, 25 kW / 30 kVA çıkış gücü ve 720 Amp şarj kapasitesi sunar.
Trifaze çıkış imkânı
Paralel bağlantıya ek olarak aynı model üç ünite trifaze çıkış için yapılandırılabilir. Ancak bununla bitmiyor:
Devasa bir 75 kW / 90 kVA invertör ve 2000 Amp şarj kapasitesi için üç ünitelik 6 adede kadar set paralel
bağlanabilir.

PowerControl - Sınırlı jeneratör, kıyı tarafı veya şebeke gücüyle başa çıkma
MultiPlus çok güçlü bir akü şarj cihazıdır. Bu nedenle jeneratör veya kıyı beslemesinden çok miktarda akım
çeker (230 VAC'de 5 kVA Multi başına yaklaşık 10 A). Multi Kontrol Paneli sayesinde, maksimum jeneratör
veya kıyı akımını ayarlayabilirsiniz. MultiPlus, diğer AC yüklerini de göz önünde bulundurarak, şarj etmek için
var olan tüm ekstraları kullanır ve jeneratör veya kıyı beslemesinin aşırı yüklenmesini önler.

12 Volt C 12/800/35 C 12/1200/50 C 12/1600/70 C 12/2000/80 12/3000/120
MultiPlus 24 Volt C 24/ 800/16 C 24/1200/25 C 24/1600/40 C 24/2000/50 24/3000/70 24/5000/120
48 Volt 48/3000/35 48/5000/70
PowerControl Evet Evet Evet Evet Evet Evet
PowerAssist Evet Evet Evet Evet Evet Evet
Aktarma anahtarı (A) 16 16 16 30 16 veya 50 100
İNVERTÖR
Giri voltajı aralığı (V CD) 9,5 – 17 V 19 – 33 V 38 – 66 V
Çıkı Çıkı voltajı: 230 VAC ± %2 Frekans: 50 Hz ± %0,1 (1)
25°C'de sürekli çıkı gücü (VA) (3) 800 1200 1600 2000 3000 5000
25°C'de sürekli çıkı gücü (W) 700 1000 1300 1600 2400 4000
40°C'de sürekli çıkı gücü (W) 650 900 1200 1400 2200 3700
65°C'de sürekli çıkı gücü (W) 400 600 800 1000 1700 3000
Pik güç (W) 1600 2400 3000 4000 6000 10,000
Maksimum verim (%) 92 / 94 93 / 94 93 / 94 93 / 94 93 / 94 / 95 94 / 95
Sıfır yük gücü (W) 8 / 10 8 / 10 8 / 10 9 / 11 20 / 20 / 25 30 / 35
AES modunda sıfır yük gücü (W) 5 / 8 5 / 8 5 / 8 7 / 9 15 / 15 / 20 25 / 30
Arama modunda sıfır yük gücü (W) 2 / 3 2 / 3 2 / 3 3 / 4 8 / 10 / 12 10 / 15
ARJ CİHAZI
AC Giri Giri voltajı aralığı: 187-265 VAC Giri frekansı: 45 – 65 Hz Güç faktorü: 1
arj voltajı "emilim" (V DC) 14,4 / 28,8 / 57,6
arj voltajı " arj" (V DC) 13,8 / 27,6 / 55,2
Depolama modu (V DC) 13,2 / 26,4 / 52,8
arj akımı ev aküsü (A) (4) 35 / 16 50 / 25 70 / 40 80 / 50 120 / 70 / 35 120 / 70
arj akımı mar aküsü (A) 4 (sadece 12 V ve 24 V modeller)
Akü sıcaklık sensörü evet
GENEL
Yardımcı çıkı (5) yok yok yok yok Evet (16A) Evet (50A)
Programlanabilir röle (6) Evet
Koruma (2) a - g
VE.Veri Yolu ileti im bağlantı noktası Paralel ve üç fazlı çalı ma için uzak izleme ve sistem entegrasyonu
Genel amaçlı ileti im portu yok yok yok yok Evet Evet
Uzaktan açma-kapama Evet
Genel Özellikler Çalı ma sıcaklığı aralığı: -40 ila +65°C (fan soğutmalı) Nem (yoğu masız): maks. %95
MUHAFAZA
Genel Özellikler Malzeme ve Renk: alüminyum (mavi RAL 5012) Koruma kategorisi: IP 21
Akü bağlantısı akü kabloları, 1,5 metre M8 cıvatalar Dört M8 cıvata (2 artı ve 2 eksi bağlantı)
Vidalı terminaller
230 V AC bağlantısı G-ST18i konektörü Yaylı kelepçe M6 cıvataları
13 mm 2 (6 AWG)
Ağırlık (kg) 10 10 10 12 18 30
Boyutlar (yxgxd, mm) 375 x 214 x 110 520 x 255 x 125 362 x 258 x 218 444 x 328 x 240
STANDARTLAR
Güvenlik EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emisyon, Bağı ıklık EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Karayolu ta ıtları 12 V ve 24 V modeller: ECE R10-4
Adalama Önleyici İnternet sitemize bakın

Victron Energy / İnvertörler 9
