Pompa, Havalandırma, Fan / PUMPS & FANS & WPS

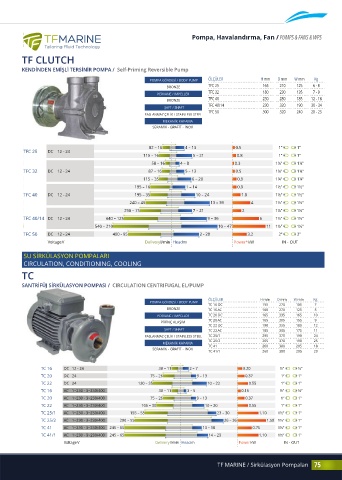

TF CLUTCH

KENDİNDEN EMİŞLİ TERSİNİR POMPA / Self-Priming Reversible Pump

POMPA GÖVDESİ / BODY PUMP ÖLÇÜLER H mm D mm W mm Kg
BRONZE TFC 25 165 210 125 6 - 8
TFC 32 180 230 135 7 - 9
PERVANE / IMPELLER
BRONZE TFC 40 230 280 185 12 - 16
TFC 40/14 230 320 190 30 - 34
ŞAFT / SHAFT
TFC 50 300 320 240 20 - 25
PASLANMAZ ÇELİK / STAINLESS STEEL
MEKANİK KAPAMA
SERAMİK - GRAFİT - İNOX

82 – 16 4 – 13 0.5 1” 1”
TFC 25 DC 12 - 24
115 – 16 5 – 21 0.8 1” 1”
58 – 16 4 – 8 0.3 1¼” 1¼”
TFC 32 DC 12 - 24 87 – 16 5 – 13 0.5 1¼” 1¼”
115 – 35 6 – 20 0.9 1¼” 1¼”
195 – 16 1 – 14 0.9 1½” 1 ½ ”
TFC 40 DC 12 - 24 195 – 35 10 – 24 1.8 1½” 1 ½ ”
240 – 45 13 – 39 4 1½” 1 ½ ”
290 – 75 7 – 21 2 1½” 1 ½ ”
TFC 40/14 DC 12 - 24 440 – 125 9 – 36 6 1½” 1 ½ ”
540 – 210 10 – 47 11 1½” 1 ½ ”
TFC 50 DC 12 - 24 400 - 95 2 - 28 3.2 2” 2”
Voltage V Delivery l/min Head m Power* kW IN - OUT
SU SİRKÜLASYON POMPALARI
CIRCULATION, CONDITIONING, COOLING
TC

SANTRİFÜJ SİRKÜLASYON POMPASI / CIRCULATION CENTRIFUGAL EL/PUMP

ÖLÇÜLER H mm D mm W mm Kg
POMPA GÖVDESİ / BODY PUMP
TC 16 DC 155 270 105 7
BRONZE TC 16 AC 160 270 125 5
PERVANE / IMPELLER TC 20 DC 165 335 165 10
PİRİNÇ ALAŞIM TC 20 AC 165 305 155 9
TC 22 DC 190 335 180 12
ŞAFT / SHAFT TC 22 AC 185 305 175 11
PASLANMAZ ÇELİK / STAINLESS STEEL TC 25/1 295 370 190 24
MEKANİK KAPAMA TC 25/2 265 370 190 25
SERAMİK - GRAFİT - İNOX TC 41 260 380 205 18
TC 41/1 260 380 205 20

TC 16 DC 12 - 24 38 – 11 2 – 7 0.20 ½” ½”
TC 20 DC 24 75 – 26 9 – 13 0.37 1” 1”
TC 22 DC 24 120 – 35 10 – 22 0.55 1” 1”
TC 16 AC 1~230 - 3~230/400 38 – 11 3 – 5 0.16 ½” ½”
TC 20 AC 1~230 - 3~230/400 75 – 26 9 – 13 0.37 1” 1”
TC 22 AC 1~230 - 3~230/400 105 – 30 10 – 20 0.55 1” 1”
TC 25/1 AC 1~230 - 3~230/400 155 – 55 23 – 30 1.10 1½” 1”
TC 25/2 AC 1~230 - 3~230/400 200 – 55 26 – 36 1.50 1½” 1”
TC 41 AC 1~230 - 3~230/400 245 – 65 13 – 18 0.75 1½” 1”
TC 41/1 AC 1~230 - 3~230/400 245 – 65 14 – 23 1.10 1½” 1”
Voltage V Delivery l/min Head m Power kW IN - OUT

TF MARINE / Sirkülasyon Pompaları 75
