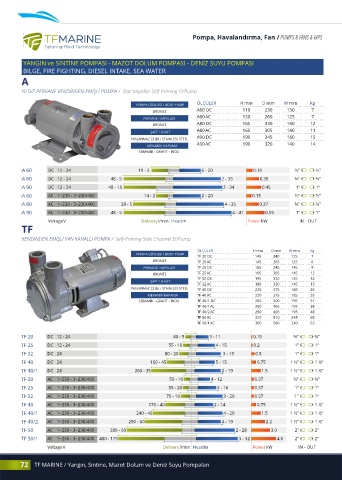

Page 70 - deniz-marin2

Pompa, Havalandırma, Fan / PUMPS & FANS & WPS

YANGIN ve SİNTİNE POMPASI - MAZOT DOLUM POMPASI - DENİZ SUYU POMPASI
BILGE, FIRE FIGHTING, DIESEL INTAKE, SEA WATER
A

YILDIZ PERVANE KENDİNDEN EMİŞLİ POMPA / Star Impeller Self-Priming El/Pump

POMPA GÖVDESİ / BODY PUMP ÖLÇÜLER H mm D mm W mm Kg
BRONZE A60 DC 110 230 130 7
A60 AC 130 260 125 7
PERVANE / IMPELLER
BRONZE A80 DC 165 330 160 12
ŞAFT / SHAFT A80 AC 165 305 140 11
A90 DC 190 345 160 15
PASLANMAZ ÇELİK / STAINLESS STEEL
A90 AC 190 320 140 14
MEKANİK KAPAMA
SERAMİK - GRAFİT - İNOX

A 60 DC 12 - 24 19 - 2 6 - 20 0.18 ½” ½”
A 80 DC 12 - 24 48 - 5 2 - 33 0.38 ¾” ¾”
A 90 DC 12 - 24 48 - 15 2 - 34 0.45 1” 1“
A 60 AC 1~230 - 3~230/400 14 - 2 2 - 20 0.15 ½” ½”
A 80 AC 1~230 - 3~230/400 39 - 5 4 - 35 0.37 ¾” ¾”
A 90 AC 1~230 - 3~230/400 48 - 5 4 - 41 0.55 1” 1”
Voltage V Delivery l/min Head m Power kW IN - OUT
TF

KENDİNDEN EMİŞLİ YAN KANALLI POMPA / Self-Priming Side Channel El/Pump

ÖLÇÜLER H mm D mm W mm Kg
POMPA GÖVDESİ / BODY PUMP
TF 20 DC 145 240 125 7
BRONZE TF 20 AC 145 265 125 6
PERVANE / IMPELLER TF 25 DC 165 245 145 9
BRONZE TF 25 AC 165 305 145 12
TF 32 DC 195 320 145 12
ŞAFT / SHAFT
TF 32 AC 180 330 145 13
PASLANMAZ ÇELİK / STAINLESS STEEL TF 40 DC 220 375 185 26
MEKANİK KAPAMA TF 40 AC 220 375 185 28
SERAMİK - GRAFİT - İNOX TF 40/1 DC 260 500 195 51
TF 40/1 AC 260 465 195 38
TF 40/2 AC 260 465 195 48
TF 50 AC 320 510 245 65
TF 50/1 AC 300 580 240 63
TF 20 DC 12 - 24 40 - 5 3 - 11 0.15 ¾” ¾”
TF 25 DC 12 - 24 55 - 10 4 - 15 0.2 1” 1”
TF 32 DC 24 80 - 20 3 - 19 0.5 1” 1“
TF 40 DC 24 160 - 45 5 - 15 0.75 1 ½” 1 ½”
TF 40/1 DC 24 260 - 35 2 - 19 1.5 1 ½” 1 ½”
TF 20 AC 1~230 - 3~230/400 50 - 10 4 - 12 0.37 ¾” ¾”
TF 25 AC 1~230 - 3~230/400 55 - 20 4 - 16 0.37 1” 1”
TF 32 AC 1~230 - 3~230/400 70 - 10 3 - 20 0.37 1 ” 1”
TF 40 AC 1~230 - 3~230/400 170 - 40 2 - 14 0.75 1 ½” 1 ½”
TF 40/1 AC 1~230 - 3~230/400 240 - 40 4 - 20 1.5 1 ½” 1 ½”
TF 40/2 AC 1~230 - 3~230/400 290 - 60 4 - 19 2.2 1 ½” 1 ½”
TF 50 AC 1~230 - 3~230/400 380 - 60 2 - 28 3.0 2” 2”
TF 50/1 AC 1~230 - 3~230/400 480 - 175 3 - 32 4.0 2” 2”
Voltage V Delivery l/min Head m Power kW IN - OUT

72 TF MARINE / Yangın, Sintine, Mazot Dolum ve Deniz Suyu Pompaları
