BY CONDARIA FAN COIL / AP SERIES FAN COILS
GROUP

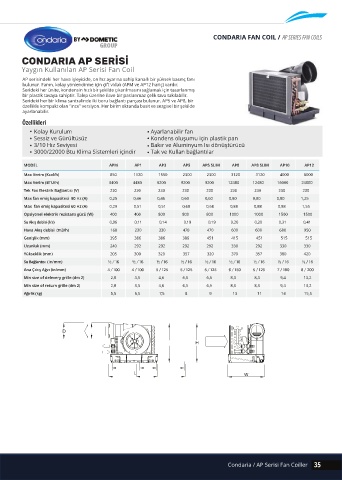

CONDARIA AP SERİSİ
Yaygın Kullanılan AP Serisi Fan Coil

AP serisindeki her hava işleyicide, on hız ayarına sahip kanallı bir yüksek basınç fanı
bulunur. Fanın, kolay yönlendirme için çift vidalı (APM ve AP12 hariç) vardır.
Serideki her ünite, kondensin hızlı bir şekilde çıkarılmasını sağlamak için tasarlanmış
bir plastik tavaya sahiptir. Talep üzerine ilave bir paslanmaz çelik tava takılabilir.
Serideki her bir klima santralinde iki boru bağlantı parçası bulunur. AP5 ve AP8, bir
özellikle kompakt olan “ince” versiyon. Her birim ekranda basit ve sezgisel bir şekilde
ayarlanabilir.
Özellikleri
Kolay Kurulum Ayarlanabilir fan
Sessiz ve Gürültüsüz Kondens oluşumu için plastik pan
3/10 Hız Seviyesi Bakır ve Aluminyum Isı dönüştürücü
3000/22000 Btu Klima Sistemleri içindir Tak ve Kullan bağlantılar

MODEL APM AP1 AP3 AP5 AP5 SLIM AP8 AP8 SLIM AP10 AP12
Max Verim (Kcal/h) 850 1120 1550 2300 2300 3120 3120 4000 6000
Max Verim (BTU/h) 3400 4480 6200 9200 9200 12480 12480 16000 24000
Tek Fax Elektrik Bağlantısı (V) 230 230 230 230 230 230 230 230 230
Max fan emiş kapasitesi 50 Hz (A) 0,25 0,46 0,46 0,60 0,60 0,80 0,80 0,80 1,25
Max fan emiş kapasitesi 60 Hz (A) 0,29 0,51 0,51 0,68 0,68 0,88 0,88 0,88 1,55
Opsiyonel elektrik rezistans gücü (W) 400 400 800 800 800 1000 1000 1500 1500
Su Akış debisi (l/s) 0,06 0,11 0,14 0,19 0,19 0,20 0,20 0,31 0,41
Hava Akış debisi (m3/h) 160 230 330 470 470 600 600 680 950
Genişlik (mm) 395 386 386 386 451 415 451 515 515
Uzunluk (mm) 240 292 292 292 292 330 292 330 330
Yükseklik (mm) 205 300 320 357 320 370 357 380 420
Su Bağlantısı (in/mm)
Ana Çıkış Ağzı (in/mm)
Min size of delevery grille (dm 2) 2,8 3,5 4,6 6,5 6,5 8,3 8,3 9,4 13,2
Min size of return grille (dm 2) 2,8 3,5 4,6 6,5 6,5 8,3 8,3 9,4 13,2
Ağırlık (kg) 5,5 6,5 7,5 8 9 13 11 14 15,5

Condaria / AP Serisi Fan Coiller 35
