BY Condaria Taze Hava Yapıcılar / CONDARIA Air Handlers
GROUP

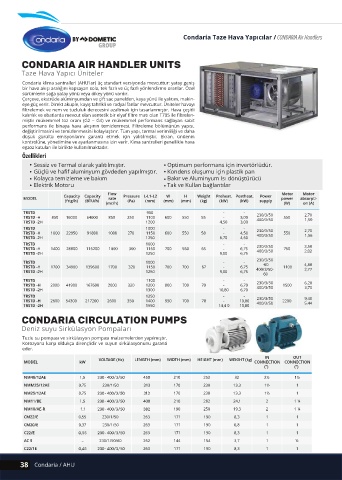

CONDARIA AIR HANDLER UNITS
Taze Hava Yapıcı Üniteler

Condaria klima santralleri (AHU'lar) üç standart versiyonda mevcuttur: yatay geniş
bir hava akışı aralığını kapsayan sola, tek fazlı ve üç fazlı yönlendirme oranlar. Özel
sürümlerin sağa yatay yönü veya dikey yönü vardır.
Çerçeve, ekstrüde alüminyumdan ve çift sac panelden, kaya yünü ile yalıtım, makin-
eye güç verir. Direkt akuple, kayış tahrikli ve radyal fanlar mevcuttur. Üniteler havayı
filtrelemek ve nem ve tuzluluk derecesini azaltmak için tasarlanmıştır. Hava çeşitli
kalınlık ve ebatlarda mevcut olan sentetik bir elyaf filtre matı olan T705 ile filtrelen-
miştir mükemmel toz oranı (G2 – G4) ve mükemmel performans sağlayan sabit
performans ile binaya hava akışının temizlenmesi. Filtreleme bölümünün yapısı,
değiştirilmesini ve temizlenmesini kolaylaştırır. Tüm yapı, termal verimliliği ve daha
düşük gürültü emisyonlarını garanti etmek için yalıtılmıştır. Ekran, ünitenin
kontrolüne, yönetimine ve ayarlanmasına izin verir. Kima santralleri genellikle hava
egzoz kutuları ile birlikte kullanılmaktadır.
Özellikleri
Sessiz ve Termal olarak yalıtılmıştır. Optimum performans için invertörlüdür.
Güçlü ve hafif aluminyum gövdeden yapılmıştır. Kondens oluşumu için plastik pan
Kolayca temizleme ve bakım Bakır ve Aluminyum Isı dönüştürücü
Elektrik Motoru Tak ve Kullan bağlantılar

Flow Motor Motor
Capacity Capacity Pressure L-L1-L2 W H Weight Preheat. Postheat. Power
MODEL (frig/h) (BTU/h) rate (Pa) (mm) (mm) (mm) (kg) (kW) (kW) supply power absorpti-
(mc/h) (W) on (A)
TRSTD 950 - - 230/3/50 2,70
TRSTD -H 850 16000 64000 850 250 1100 600 550 55 - 3,00 400/3/50 550 1,50
TRSTD -2H 1200 4,50 3,00
TRSTD 1000 - - 230/3/50 2,70
TRSTD -H 1000 22950 91800 1000 270 1150 600 550 58 - 4,50 400/3/50 550 1,56
TRSTD -2H 1250 6,70 4,50
TRSTD 1000 - - 230/3/50 3,50
TRSTD -H 1400 28800 115200 1000 300 1150 700 550 65 - 6,75 400/3/50 750 2,02
TRSTD -2H 1250 9,00 6,75
230/3/50
TRSTD 1000 - - -60 4,80
TRSTD -H 1700 34900 139600 1700 320 1150 700 700 67 - 6,75 400/3/50- 1100 2,77
TRSTD -2H 1250 9,00 6,75
60
TRSTD 1100 - - 230/3/50 6,20
TRSTD -H 2000 41900 167600 2000 320 1200 800 700 70 - 6,70 400/3/50 1500 3,70
TRSTD -2H 1300 10,80 6,70
TRSTD 1250 - - 230/3/50 9,40
TRSTD -H 2600 54300 217200 2600 350 1400 950 700 78 - 10,80 2200
TRSTD -2H 1550 14,4 0 10,80 400/3/50 5,44
CONDARIA CIRCULATION PUMPS
Deniz suyu Sirkülasyon Pompaları

Tuzlu su pompası ve sirkülasyon pompası malzemelerden yapılmıştır.
Korozyona karşı oldukça dirençlidir ve suyun sirkülasyonunu garanti
eder.
IN OUT
VOLTAGE (Hz) LENGTH (mm) WIDTH (mm) HEIGHT (mm) WEIGHT (kg)
MODEL kW CONNECTION CONNECTION
(‘’) (‘’)
NM40/12AE 210 252 32 2½ 1½
NMM25/12AE 0,75 230/1/50 313 170 230 13,3 1½ 1
NM25/12AE 0,75 170 230 13,3 1½ 1
NM11/BE 210 282 24,1 2 1 ¼
NM10/AE-R 1,1 190 250 19,3 2 1 ¼
CM22/E 0,55 230/1/50 263 171 190 8,3 1 1
CM20/E 0,37 230/1/50 263 171 190 6,8 1 1
C22/E 263 171 190 8,3 1 1
AC 5 – 230/1/50/60 252 144 154 3,7 1 ½
C22/1E 263 171 190 8,3 1 1

38 Condaria / AHU
