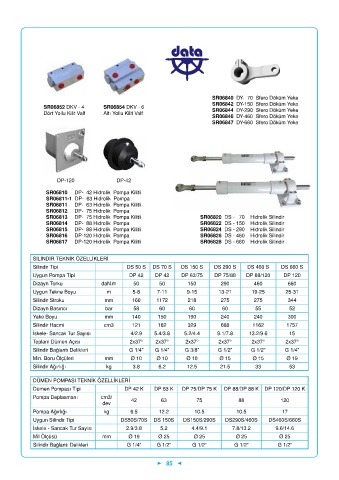

Page 86 - deniz-marin katalog 1

SR06840 DY- 70 Sfero Döküm Yeke
SR06842 DY-150 Sfero Döküm Yeke
SR06852 DKV - 4 SR06854 DKV - 6
Dört Yollu Kilit Valf Alt› Yollu Kilit Valf SR06844 DY-290 Sfero Döküm Yeke
SR06846 DY-460 Sfero Döküm Yeke
SR06847 DY-660 Sfero Döküm Yeke

DP-120 DP-42

SR06810 DP- 42 Hidrolik Pompa Kilitli
SR06811-1 DP- 63 Hidrolik Pompa
SR06811 DP- 63 Hidrolik Pompa Kilitli
SR06812 DP- 75 Hidrolik Pompa
SR06813 DP- 75 Hidrolik Pompa Kilitli SR06820 DS - 70 Hidrolik Silindir
SR06814 DP- 88 Hidrolik Pompa SR06822 DS - 150 Hidrolik Silindir
SR06815 DP- 88 Hidrolik Pompa Kilitli SR06824 DS - 290 Hidrolik Silindir
SR06816 DP-120 Hidrolik Pompa SR06826 DS - 460 Hidrolik Silindir
SR06817 DP-120 Hidrolik Pompa Kilitli SR06828 DS - 660 Hidrolik Silindir

S‹L‹ND‹R TEKN‹K ÖZELL‹KLER‹
Silindir Tipi DS 50 S DS 70 S DS 150 S DS 290 S DS 460 S DS 660 S
Uygun Pompa Tipi DP 42 DP 42 DP 63/75 DP 75/88 DP 88/120 DP 120
Dizayn Torku daN.m 50 50 150 290 460 660
Uygun Tekne Boyu m 5-8 7-11 9-15 13-21 19-25 25-31
Silindir Stroku mm 160 1172 218 275 275 344
Dizayn Bas›nc› bar 58 60 60 60 55 52
Yake Boyu mm 140 150 190 240 240 300
Silindir Hacmi cm3 121 162 329 688 1162 1757
‹skele- Sancak Tur Say›s› 4/2.9 5.4/3.8 5.2/4.4 9.1/7.8 13.2/9.6 15
Toplam Dümen Aç›s› 2x37° 2x37° 2x37° 2x37° 2x37° 2x37°
Silindir Ba€lant› Delikleri G 1/4” G 1/4” G 3/8” G 1/2” G 1/2” G 1/4”
Min. Boru Ölçüleri mm Ø 10 Ø 10 Ø 10 Ø 15 Ø 15 Ø 19
Silindir A€›rl›€› kg 3.8 6.2 12.5 21.5 33 53

DÜMEN POMPASI TEKN‹K ÖZELL‹KLER‹
Dümen Pompas› Tipi DP 42 K DP 63 K DP 75/DP 75 K DP 88/DP 88 K DP 120/DP 120 K
Pompa Deplasman› cm3/ 42 63 75 88 120
dev
Pompa A€›rl›€› kg 6.5 12.2 10.5 10.5 17
Uygun Silindir Tipi DS50S/70S DS 150S DS150S/290S DS290S/460S DS460S/660S
‹skele - Sancak Tur Say›s› 2.9/3.8 5.2 4.4/9.1 7.8/13.2 9.6/14.6
Mil Ölçüsü mm Ø 19 Ø 25 Ø 25 Ø 25 Ø 25
Silindir Ba€lant› Delikleri G 1/4” G 1/2” G 1/2” G 1/2” G 1/2”
